Estructura: Montando la base

Una vez que hemos testeado la electrónica y comprobado que todo funciona, vamos a pasar a montar la estructura de la impresora donde irá montada la electrónica. Para facilitar el trabajo, dividimos la estructura en 3 partes, la base, el carro y el marco. Podéis empezar por cualquiera de ellas, ya que son partes totalmente independientes que no tienen nada que ver la una con la otra hasta el momento en que se unan las 3. Yo empezaré por la base, para ello voy a necesitar:

Lista de Materiales
  • Piezas de plástico (patas de la impresora, soporte del motor y de la polea, cogida de la base...)
  • La base, ya sea metálica, de metacrilato, o madera
  • 4 Varillas roscadas de métrica 8 y 210mm de longitud
  • 2 Varillas roscadas de métrica 10 y 380mm de longitud
  • 2 Varillas lisas de métrica 8 y 345mm de longitud
  • 1 Motor NEMA 17
  • 3 Rodamientos lineales LM8UU
  • 1 Rodamiento 623zz
  • 1 Polea dentada GT2
  • 1 metro de correa GT2
  • 12 Tuercas de métrica 10
  • 8 Arandelas de métrica 10 (normales)
  • 4 Arandelas de métrica 10 (ala ancha)
  • 22 Tuercas de métrica 8
  • 22 Arandelas de métrica 8
  • 1 Ficha de empalme
  • Bridas
  • Tornillería de métrica 3

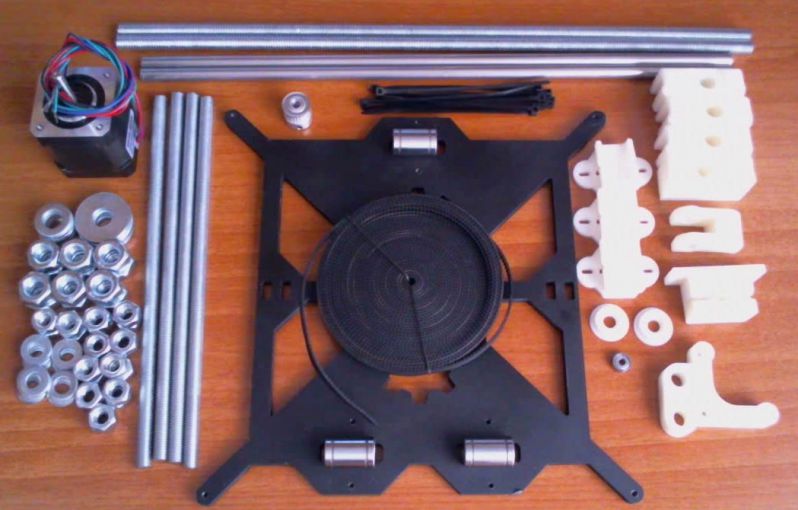

elementos de la base

Montando la Base

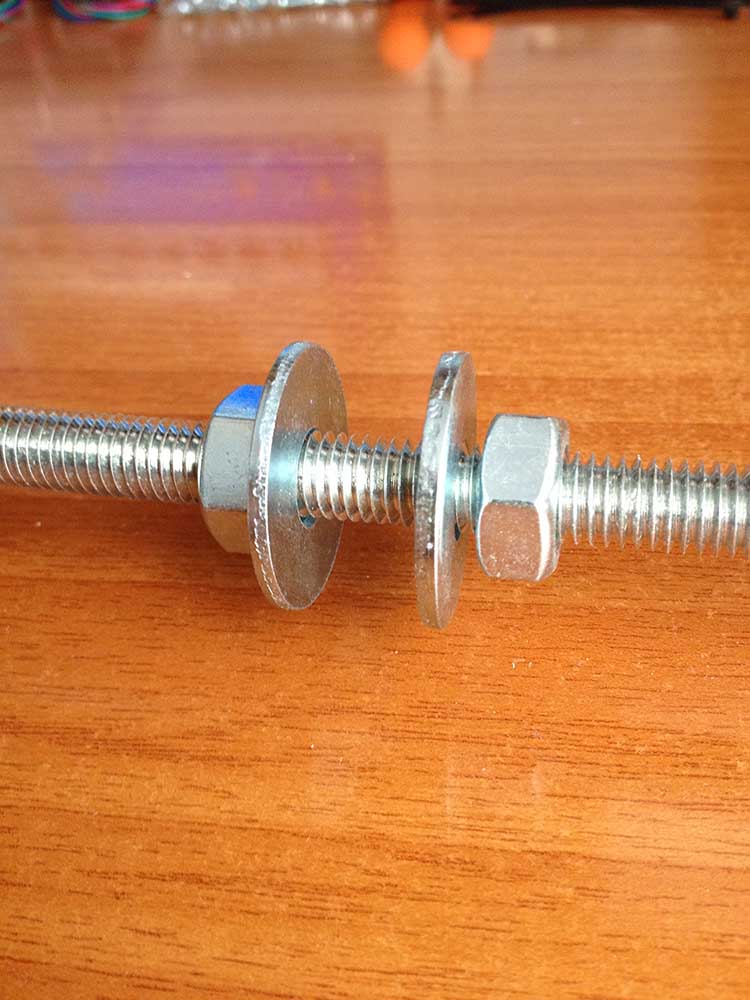

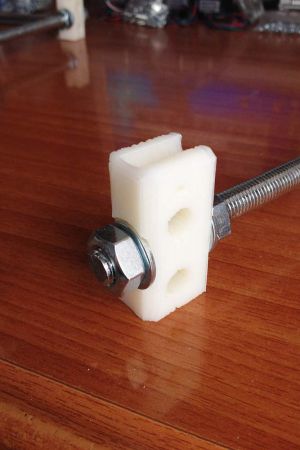

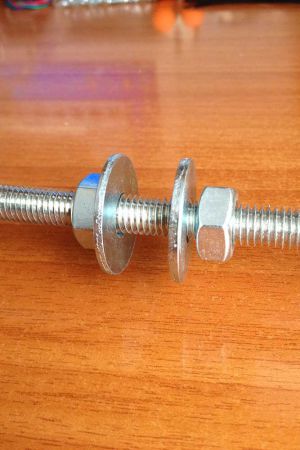

Lo primero que vamos a hacer va a ser unir con las varillas de métrica 10 las patas de la impresora, uniremos los dos largueros de manera vertical y entre las dos patas, vamos a poner las arandelas de ala ancha junto con un par de tuercas que nos van a servir para unir la base con el marco de la impresora, en la imagen podéis ver cómo queda el montaje.

IMG 0242IMG 0243

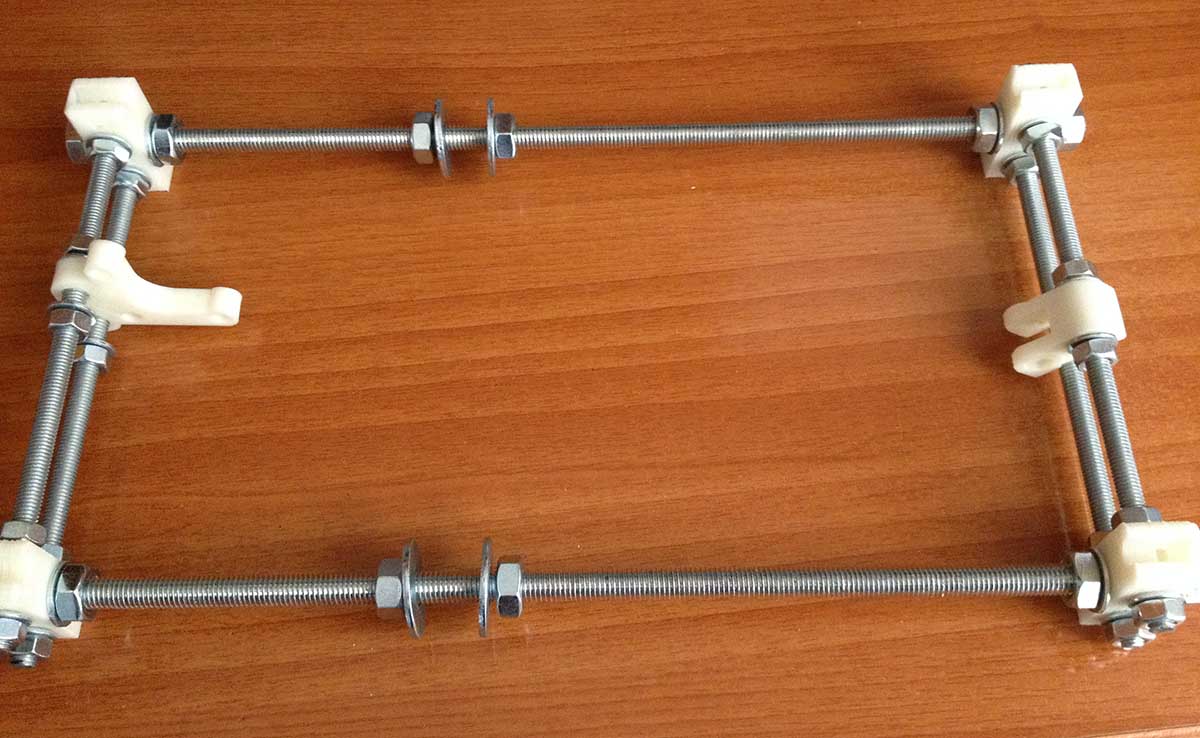

Una vez tengamos los dos largueros verticales de la base montados, vamos a unirlos con las varillas de métrica 8, de manera que formemos el rectángulo de la base. En estas varillas también vamos a intercalar un par de elementos, en un lado, vamos a poner el soporte del motor, y en el otro el soporte de la polea.

IMG 0245

{module ads_texto_articulo}

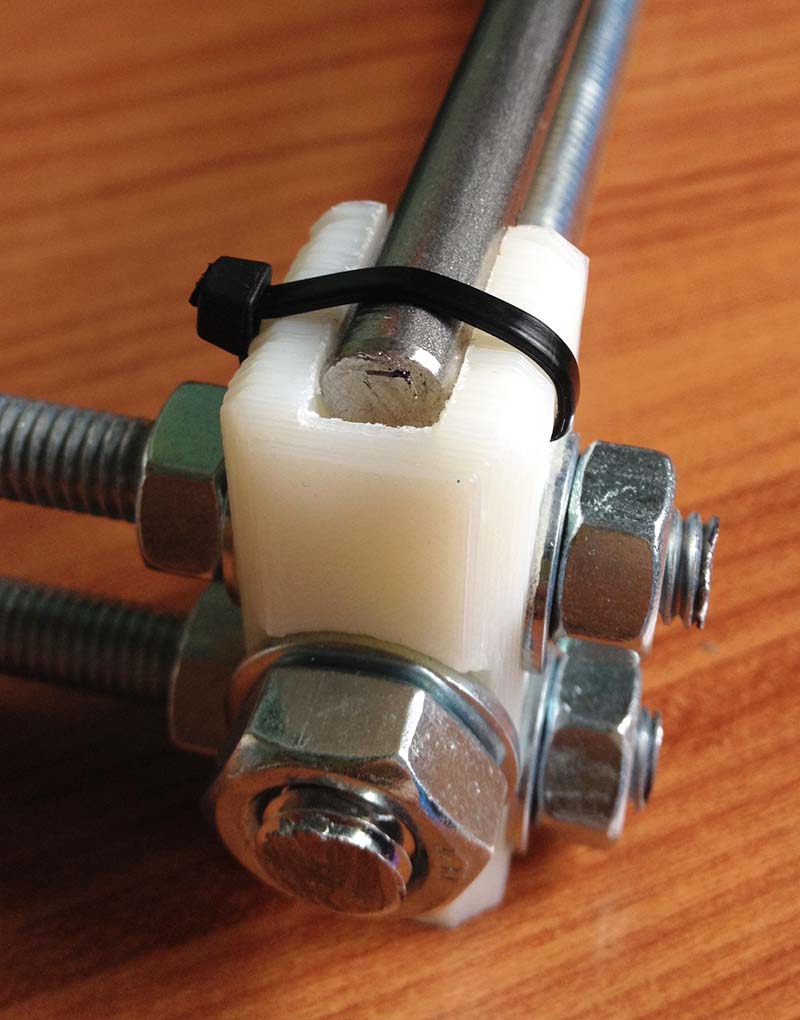

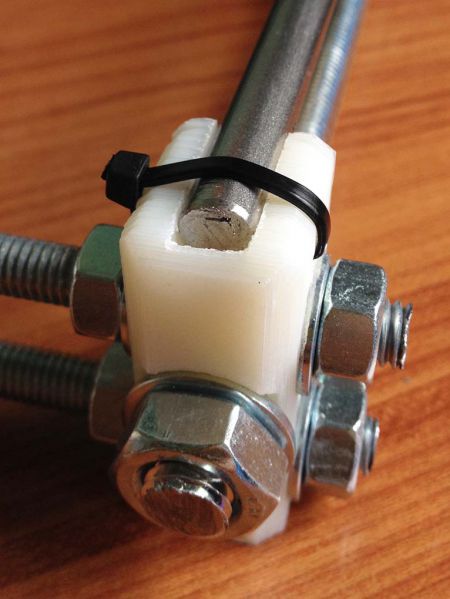

Ahora que tenemos montado el rectángulo de la base, vamos a encajar la varilla lisa en la parte superior de la pata, quedando el montaje como muestra la siguiente imagen. Antes de encajar estas varillas, debéis de pasar los rodamientos lineales sobre los que va a deslizar la cama, según el modelo de base que tengáis vais a necesitar 3 o 4 de estos rodamientos.

IMG 0293

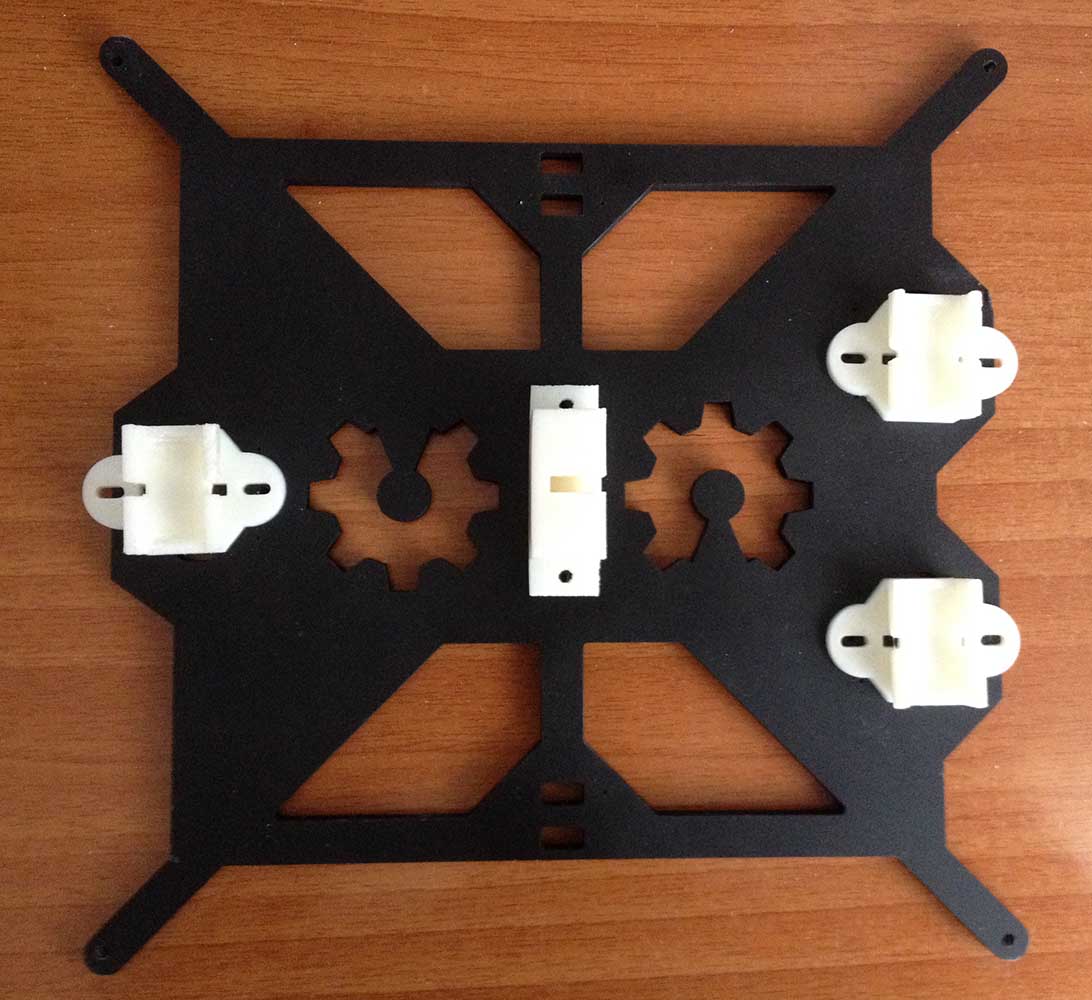

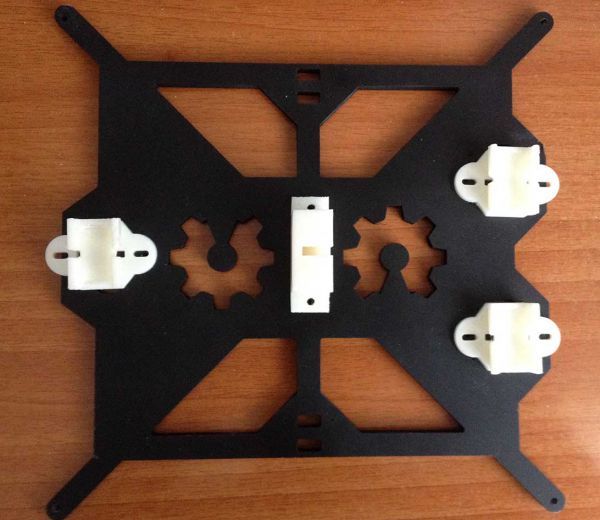

Seguidamente vamos a poner las piezas de plástico sobre la cama, en el centro, pondréis la pieza de la que va a tirar el motor y sobre las ranuras (si tenéis estas piezas en el kit) vais a poner las piezas en las que encajan los rodamientos. Si no tenéis estas piezas, agarraréis los rodamientos con bridas y si queréis cuando tengáis vuestra impresora terminada, podéis imprimiros estas piezas y ponérselas.

IMG 0247

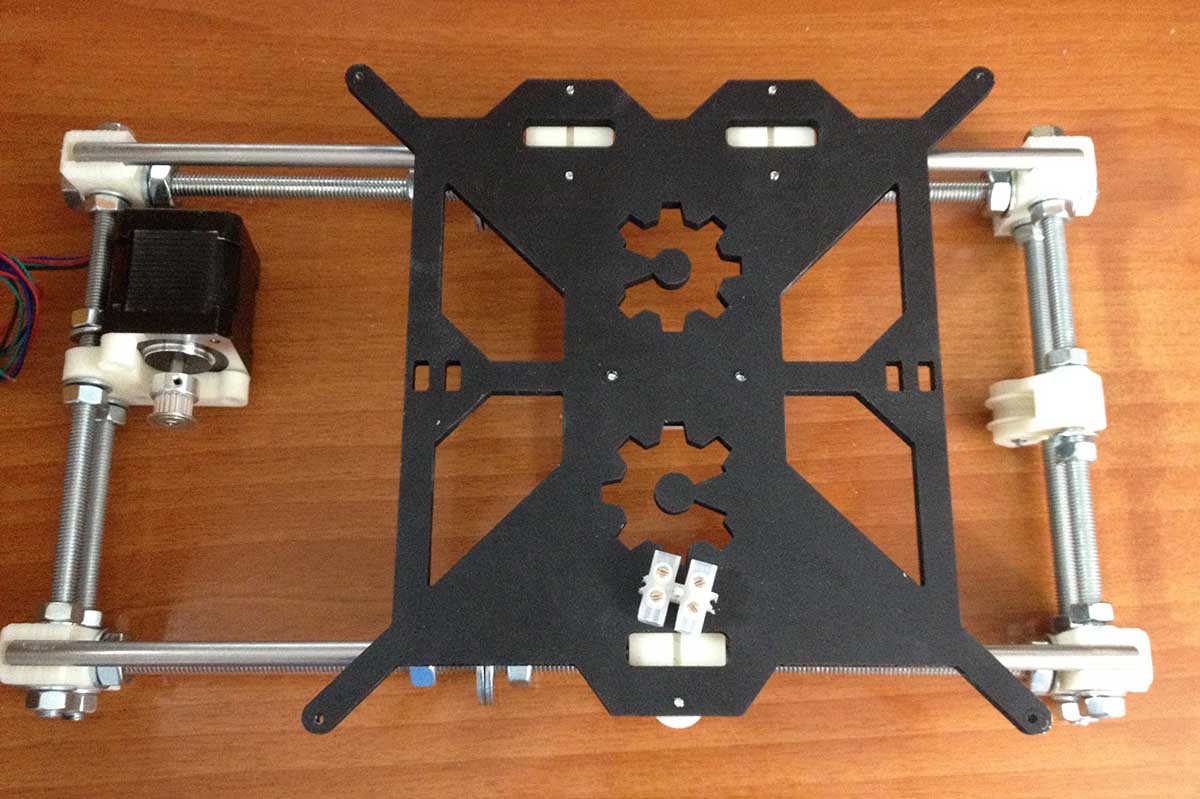

Una vez que tenemos tanto el rectángulo de la base, como la cama, vamos a unir estas piezas apoyando la cama sobre la base y uniéndolo todo con bridas.

Antes de nada, debéis de poner en la parte superior de la cama una ficha de empalme que os va a ayudar a conectar la cama caliente que pondremos más adelante, para poner esta ficha, lo podéis hacer o bien atornillándolo a la base, pegándolo o agarrándolo con bridas. Este va a ser el resultado de la base de nuestra impresora montada.

IMG 0249

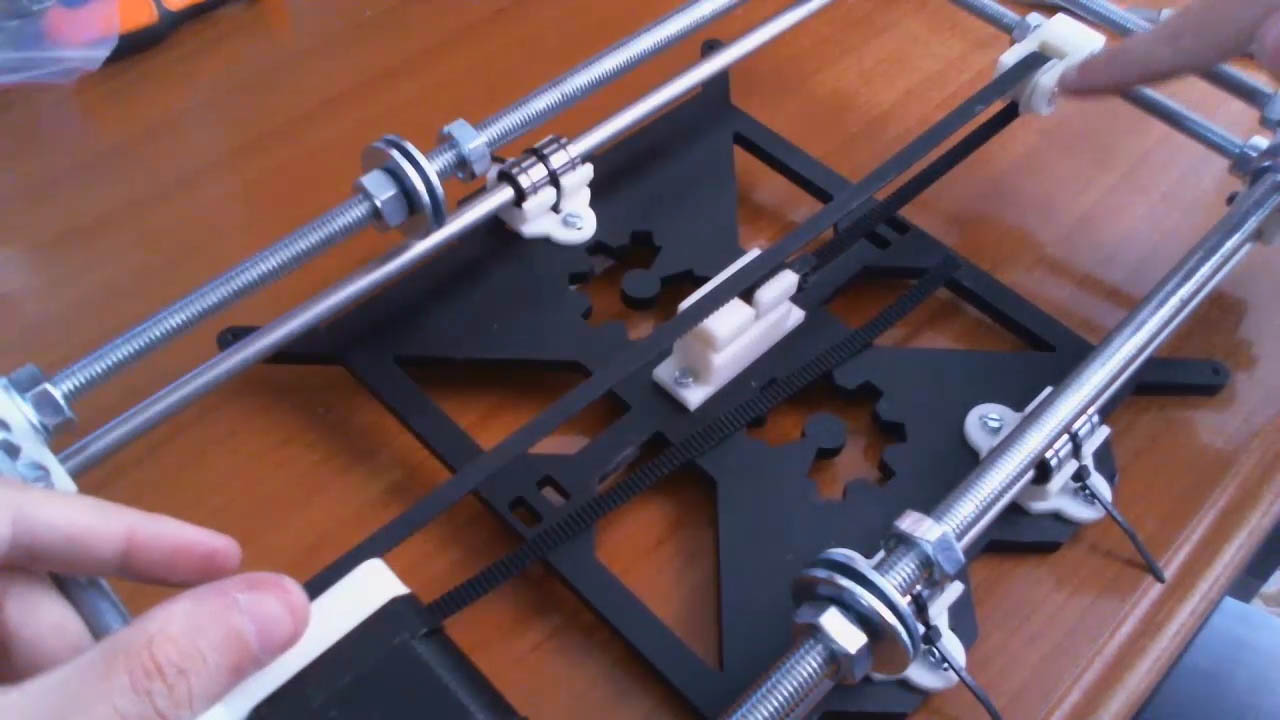

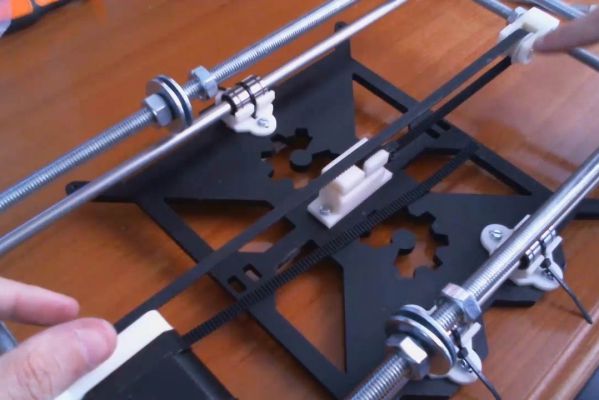

Ya por último, tan solo tendremos que alinear las poleas de ambos lados con la pieza central de plástico y una vez alineada, poner la correa como se ve en la imagen.

IMG 0252Video resumen
